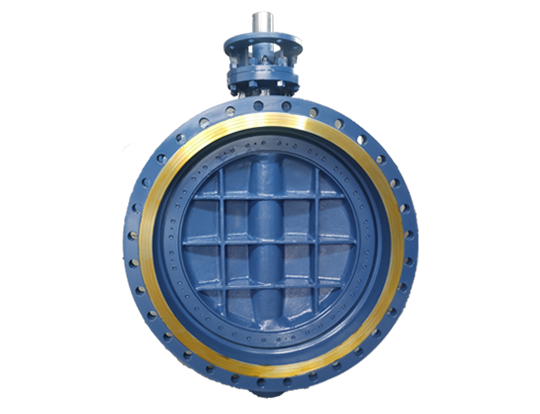

Triple offset metuljasti ventil

LYV®️ je proizvajalec trojnih metuljastih ventilov kakovosti na Kitajskem. Ta industrijski trojni metuljasti ventil uporablja visokokakovosten kovinski in grafitni večslojni tesnilni obroč, ki omogoča uporabo ventila v pogojih visokega tlaka in visoke temperature. Lahko doseže zanesljivo tesnjenje in dolgo življenjsko dobo v težkih delovnih pogojih, zaradi česar je trojni ekscentrični metuljasti ventil prednostna alternativa tradicionalnim ventilom v številnih industrijskih sistemih.

Pošlji povpraševanje

Predstavitev izdelka

LYV®️ Triple Offset Butterfly Valve je industrijski ventil, ki dosega visoko zmogljivost z zamikom treh ključnih položajev. Bistvo tega ventila je v dejstvu, da se metuljasta plošča lahko popolnoma loči od sedeža ventila ob odpiranju in tako doseže ničelno mehansko trenje med postopkom odpiranja in zapiranja. Ta zasnova ne samo, da omogoča bolj priročno delovanje, ima izjemno nizko obrabo in bistveno podaljša življenjsko dobo, temveč omogoča tudi uporabo robustnega kovinskega trdega tesnila, zanesljivo prilagajanje delovnim pogojem pri visoki temperaturi in visokem tlaku ter doseganje odličnega dvosmernega tesnilnega učinka. Zato je ta visoko zmogljiv metuljasti trojni prečni ventil še posebej primeren za zahtevne scenarije, kot so petrokemični sektorji, energetika in elektrika ter veliki ogrevalni sistemi, in je idealna rešitev za zagotavljanje dolgoročnega stabilnega delovanja cevovodov.

LYV®️ Triple Offset Butterfly Valve se strogo drži proizvodnih procesov visokih standardov in natančno nadzoruje kakovost ulitkov, da zagotovi, da je njegova splošna zmogljivost boljša od podobnih izdelkov v industriji. Ta loputa s trojno prirobnico je opremljena z večslojnimi tesnilnimi obročki iz visokokakovostne kovine in grafita, ki zagotavljajo zanesljivo delovanje v pogojih visokega tlaka in visoke temperature. Ponujamo različne možnosti tesnjenja za različne delovne pogoje, kot so tesnila iz politetrafluoroetilena ali kovina na kovino. Poleg tega njegova edinstvena strukturna zasnova (izbirno) dosega neprekinjeno ničelno puščanje pod dvosmernim tlakom, kar je znano kot dvosmerni zaprti dušilni ventil. Za podrobnejše informacije vas prosimo, dakontaktirajte naszdaj.

Specifikacije

Razpon velikosti:

NPS 2”-88”; DN50-DN2200

Nazivni tlak:

150-600 LB; PN6-PN64

Temperaturno območje:

-69℃~825℃（odvisno od zasnove in material)

Končne povezave:

Prirobnica; Čelni zvar; Vafelj; Lug-vafelj

Materiali telesa:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material diska:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tesnilni material:

420/304/316+grafit; PTFE; 304+STL; 316+STL

Materiali sedeža:

Integral; 304/316/STL prekrivni zvar.

Materiali stebla:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Oblikovanje in izdelava Standardno:

API 609

Standard iz oči v oči:

EN558-1

Standard končne povezave:

ASME B16.4

Test in pregled Standardno:

API 598

Lastnosti

■ Brez puščanja

■ Večslojno tesnjenje

■ Trojna ekscentrična oblika diska

■ Dvosmerno (izbirno)

■ Zasnova stebla proti izpihovanju

■ Metal-to-Metal na voljo

■ Velik premer

Kaj je metulj s trojnim zamikom?

Trojni zamik metuljčka je dobil ime po treh ekscentričnostih na tesnilnem dizajnu. Za razliko od tradicionalnih dušilnih loput, ki imajo samo preprost rotacijski disk za zapiranje. Ventil s trojnim zamikom je vključeval tri ekscentričnosti za linearno zapiranje ventila do tesnega zapiranja. Razlika med sredinsko loputo in loputo s trojnim zamikom je v načinu doseganja tesnjenja. Sredinska loputa doseže tesnjenje s stiskanjem tesnilnih površin, medtem ko trojna loputa doseže tesnjenje s stikom med površinami. To je tisto, kar imenujemo razlika med linijskim tesnjenjem in čelnim tesnjenjem. Zato bo življenjska doba lopute s trojnim zamikom boljša od običajne koncentrične lopute.

Kako izbrati med loputo z dvojnim zamikom in loputo s trojnim zamikom glede na vaše potrebe?

●Izberite loputo z dvojnim zamikom

Če so vaši delovni pogoji normalna temperatura, srednji tlak in niso močno jedki (kot so mestna oskrba z vodo, krožna voda, prezračevalni sistemi) in si prizadevate za dobro tesnjenje in gospodarnost, je to zanesljiva in stroškovno učinkovita izbira.

●Izberite loputo s trojnim zamikom

Kadar vaši delovni pogoji vključujejo visoke temperature, visoke pritiske, korozivne medije (kot so para, nafta in plin, kemični materiali) ali zahtevajo absolutno ničelno puščanje, dolgo življenjsko dobo in brez vzdrževanja, je triekscentrični dušilni ventil bolj profesionalna in zanesljiva izbira, njegovi skupni stroški lastništva pa so ugodnejši v težkih delovnih pogojih.

Zakaj izbrati ventile LYV®️:

Več kot 30 let izdelujemo metuljne ventile s trojnim zamikom. Delavnica pokriva 13000 kvadratnih metrov in ima v lasti več kot 50 naprednih CNC strojev. Naši inženirji in proizvodna ekipa bodo poskrbeli, da bo vaše naročilo dostavljeno visokokakovostno in v najkrajšem možnem času. Skrbimo tudi za pošiljanje ventilov. Ventili bodo oviti z mehurčki ali papirjem, da se barva ne poškoduje. Prav tako smo pritrdili ventil s palico iz vezanega lesa, potem ko smo ventil vstavili v škatlo. Ohišje iz vezanega lesa bo pobarvano s potrebnimi oznakami, da zagotovimo, da se ventil med pošiljanjem ne poškoduje.
