Koncentrični loputni ventil

Koncentrični metuljasti ventil LYV® je izdelan po najvišjih standardih, ki jih podpira naša zavezanost kakovosti in odličnosti. Uporabljamo napredne proizvodne procese in strog nadzor kakovosti, da zagotovimo, da vsak ventil izpolnjuje ali presega industrijska merila. Naši ventili so izjemne kakovosti, saj po vzdržljivosti, zmogljivosti in zanesljivosti prekašajo podobne izdelke v industriji.

Pošlji povpraševanje

Predstavitev izdelka

LYV® je profesionalni dobavitelj koncentričnih dušilnih loput na Kitajskem. S 30-letnimi strokovnimi proizvodnimi izkušnjami, ki se zanašajo na napredno CNC obdelavo in strog nadzor kakovosti, zagotavlja, da ventili izpolnjujejo visoke industrijske standarde glede vzdržljivosti, zanesljivosti tesnjenja in učinkovitosti dostave. Naše lopute so natančno izdelane in upoštevamo stroge proizvodne standarde. Naša prodajna ekipa je predana zagotavljanju prilagojenih storitev. Rešitve koncentričnih metuljnih ventilov bomo prilagodili vašim posebnim zahtevam in pričakovanim aplikacijam.

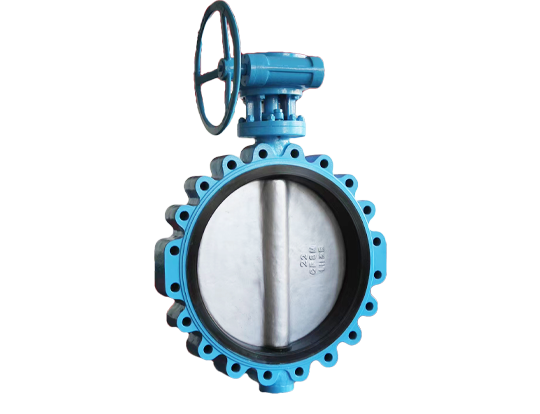

Ta koncentrični metuljasti ventil s prirobnico ima klasično centralno simetrično strukturo. S koncentrično zasnovo stebla ventila in metuljaste plošče omogoča hitro odpiranje in zapiranje ter stabilno zapiranje. Sedež ventila je izdelan iz visokozmogljivega elastičnega materiala, ki tvori tesno ekstruzijsko tesnilo, ko je metuljasta plošča zaprta, kar zagotavlja delovanje brez puščanja pri normalnih temperaturnih in tlačnih pogojih. Struktura je preprosta in upor proti pretoku je izjemno nizek, zaradi česar je posebej primeren za čiščenje vode, HVAC in splošne industrijske cevovodne sisteme.

Specifikacije

Razpon velikosti:

NPS 2”-48”; DN50-DN1200

Nazivni tlak:

150-600 LB; PN6-PN64

Temperaturno območje:

-69 ℃ ~ 825 ℃（odvisno od zasnove in materiala）

Končne povezave:

Prirobnica; Čelni zvar; Vafelj; Lug-vafelj

Materiali telesa:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Material diska:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tesnilni material:

VITON/NBR/EPDM

Materiali sedežev:

Integral; 304/316/STL prekrivni zvar.

Materiali stebla:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Standard oblikovanja in izdelave:

API 609

Standard iz oči v oči:

EN558-1

Standard končne povezave:

ASME B16.4

Standard za testiranje in pregled:

API 598

Lastnosti

■ Kompaktna velikost in lahek

■ Enostavno vzdrževanje

■ Stroškovno učinkovito

■ Prilagodljiv nadzor

Kaj je koncentrični dušilni ventil:

Metuljasti ventil je vrsta četrtobratnega ventila, ki nadzoruje pretok vode z vrtenjem ročice ali rotorja na vrhu ventila. Najpogosteje uporabljena vrsta je koncentrična dušilna loputa, znana tudi kot ničelna metuljna loputa, kjer sta steblo in disk nameščena v središču telesa ventila. Za nadzor pretoka medija uporablja vrtljivi disk, zaradi česar je zaradi tankosti diska manjši upor.

Kako deluje (tesnjenje):

Koncentrični dušilni ventil deluje s prilagajanjem kota odpiranja diska ventila za nadzor pretoka medija. Ko je disk vzporeden s pretočno potjo, lahko medij neovirano prehaja skozi, ventil pa je popolnoma odprt. Ko je disk pravokoten na pot toka, popolnoma blokira pretok in ventil je popolnoma zaprt. Z vrtenjem stebla ventila lahko spreminjate kot diska in s tem uravnavate pretok. V zaprtem položaju se rob diska tesno pritisne na tesnilni obroč na notranji steni telesa ventila. Elastični upogib tesnilnega obroča ustvarja tesnilo, ki preprečuje uhajanje medija.

Zakaj izbrati ventile LYV®️:

Koncentrične dušilne lopute s prirobnico proizvajamo že več kot 30 let. Delavnica pokriva 13000 kvadratnih metrov in ima v lasti več kot 50 naprednih CNC strojev. Naši inženirji in proizvodna ekipa bodo poskrbeli, da bo vaše naročilo dostavljeno visokokakovostno in v najkrajšem možnem času. Skrbimo tudi za pošiljanje ventilov. Koncentrični metuljasti ventil bo ovit v vrečke z mehurčki ali papir, da zagotovi, da se barva ne poškoduje. Prav tako smo pritrdili ventil s palico iz vezanega lesa, potem ko smo ventil vstavili v škatlo. Ohišje iz vezanega lesa bo pobarvano s potrebnimi oznakami, da zagotovimo, da se ventil med pošiljanjem ne poškoduje.

Kakšna je razlika med koncentričnim in ekscentričnim dušilnim ventilom:

Primerjalna dimenzija	Koncentrični metuljasti ventil (centralni metuljasti ventil)	Ekscentrični loputni ventil (enojni/dvojni/trojni ekscentrični)
Jedrna struktura	Središča stebla, diska in telesa ventila so poravnana.	Središče stebla je zamaknjeno od središča diska in/ali telesa ventila.
Načelo tesnjenja	Stiskanje/strganje Tesnilo: Zanaša se na disk, ki deformira sedež; stalno trenje med delovanjem.	Tesnilo zunaj sedeža/brez trenja: disk se pri odpiranju hitro loči od sedeža in se stisne šele pri zapiranju; minimalno trenje.
Obraba in življenjska doba	Močno trenje povzroči hitrejšo obrabo in krajšo življenjsko dobo.	Občutno zmanjšano trenje povzroči manjšo obrabo in bistveno daljšo življenjsko dobo.
Primerne aplikacije	Nizek tlak, temperatura okolice, splošne zahteve za tesnjenje (npr. priprava vode).	Širši obseg. Dvojni ekscentrični: srednja temperatura in tlak. Trojni ekscentrični: visoka temperatura, visok tlak, kritično tesnjenje (npr. ključni cevovodi v naftni in plinski industriji, kemični industriji).
Tesnilni materiali	Predvsem mehka tesnila (guma, PTFE), omejena s temperaturo.	Širši izbor. Dvojni/trojni ekscentri lahko uporabljajo kovinska trda tesnila, odporna na visoke temperature.
Delovni navor	Višji odlomni navor; delovanje relativno zahtevnejše.	Nižji delovni navor; lažje in lažje delovanje.
