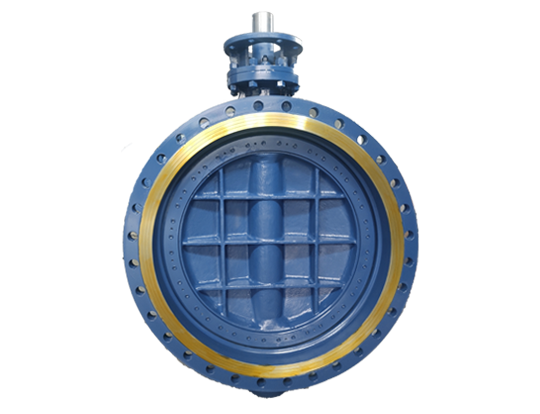

Zakaj je Triple offset Butterfly ventil zasnovan s tremi ekscentriki?

TheTriple offset metuljski ventilje industrijski krmilni ventil, ki dosega tesnjenje skozi tri geometrijske odmike. Jedro značilnosti je nekoncentrična postavitev stebla ventila, plošče ventila in tesnilne površine. Njegov oblikovalski cilj je rešiti izgubo trenja in težave z visoko temperaturo za tesnjenje v tradicionalnih zaklopkih metuljev.

Zakaj je torej treba nanašati trojne ekscentrike?

Enojna ekscentričnost lahko le delno loči od trenja. Trojni dizajn lahko tvori progresivni učinek. Prva ekscentričnost vodi ločitev, druga ekscentričnost optimizira kontaktno pot, tretja ekscentričnost pa zagotavlja samopredmetno tesnilo. Pomanjkanje enega od treh bo privedlo do nezadostne tesnilne sile ali preostalega trenja pri visoki temperaturi in visokem tlaku in ne bo mogel izpolniti ničelnega standarda puščanja.

StrukturaTriple offset metuljski ventilLoči vrtilno usmeritev in tesnilno površino, tako da kovinski tesnilni obroč v trenutku zapiranja podvrže le elastični deformaciji, pri čemer se izogne ​​dolgoročni obrabi. V primerjavi z enim telesom ekscentričnega ventila, ki se opira na silo vpenjanja v embalažo, se trojna ekscentrična opira na samo geometrijsko strukturo, da doseže tesnilno ojačitev, kar bistveno izboljšajo odpornost na tlak in življenjsko dobo.
