Kaj je krogelni ventil, nameščen na nastavek, in zakaj je pomemben pri industrijskem nadzoru pretoka?

Kroglični ventili, vgrajeni na nastavekimajo ključno vlogo v sodobnih industrijskih sistemih za nadzor pretoka, zlasti pri visokotlačnih cevovodih, cevovodih velikega premera in na dolgih razdaljah. V primerjavi s plavajočimi krogličnimi ventili ponuja ta tip ventila vrhunsko stabilnost, zmanjšan obratovalni navor in večjo zanesljivost tesnjenja. Ker industrije, kot so nafta in plin, petrokemična predelava, utekočinjeni zemeljski plin in proizvodnja električne energije, še naprej zahtevajo višje standarde varnosti in učinkovitosti, postaja razumevanje strukture, zmogljivosti in izbirne logike krogelnih ventilov, nameščenih na nastavek, vse bolj pomembno.

Povzetek članka

Ta izčrpen vodnik pojasnjuje, kaj je krogelni ventil z vpetjem na zatič, kako deluje, zakaj v zahtevnih pogojih prekaša tradicionalne plavajoče krogelne ventile in katere dejavnike je treba upoštevati pri izbiri. Članek zajema tudi aplikacije, standarde, materiale, vzdrževanje in pogosto zastavljena vprašanja v skladu z načeli Google EEAT in profesionalnimi industrijskimi praksami ventilov.

Kazalo

• Kaj je krogelni ventil, nameščen na zatiču?
• Kako deluje krogelni ventil, nameščen na rogelj?
• Zakaj je krogelni ventil, nameščen na rogelj, bolj stabilen?
• Katere so ključne strukturne komponente?
• Katere industrijske panoge uporabljajo krogelne ventile z nastavkom?
• Kako se primerja s plavajočimi krogelnimi ventili?
• Kateri materiali in standardi se pogosto uporabljajo?
• Kako izbrati ustrezen krogelni ventil, nameščen na ročico?
• Pogosto zastavljena vprašanja

Kaj je krogelni ventil, nameščen na zatiču?

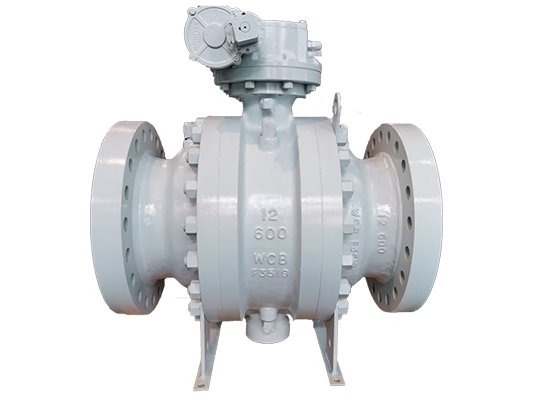

Krogelni ventil, nameščen na nastavek, je vrsta četrtobratnega ventila, pri katerem je krogla mehansko zasidrana z nastavki (nosilci gredi) tako na vrhu kot na dnu. Za razliko od plavajočih krogelnih ventilov se krogla ne premika pod pritiskom. Namesto tega se sedeži premaknejo proti žogi, da dosežejo tesnjenje.

Ta zasnova znatno zmanjša trenje med kroglo in sedeži, zaradi česar so krogelni ventili, nameščeni na opornik, idealni za visokotlačne cevovodne sisteme z velikimi izvrtinami. Veliko jih proizvajajo profesionalni dobavitelji ventilov, kot je nprZhejiang Liangyi Valve Co., Ltd., ki zagotavlja skladnost z mednarodnimi standardi in dolgoročno zanesljivost delovanja.

Kako deluje krogelni ventil, nameščen na rogelj?

Načelo delovanja krogelnega ventila, nameščenega na zatič, temelji na fiksni kroglični strukturi v kombinaciji z vzmetnimi ali tlačno podprtimi sedeži. Ko je ventil zaprt, pritisk v vodu potisne zgornji sedež proti krogli, kar zagotavlja tesno tesnjenje. Spodnji sedež je lahko vzmetno napajan, da ohrani tesnjenje tudi pri nizkem tlaku.

• Žoga je v položaju pritrjena z zgornjim in spodnjim zatičem
• Sedeži ventilov se premikajo aksialno, da tesnijo proti krogli
• Delovni navor ostaja nizek ne glede na tlak
• Pogosto je na voljo funkcija dvojnega blokiranja in odvajanja (DBB).

Ta mehanizem zagotavlja gladko delovanje, zmanjšano obrabo in dosledno tesnjenje v dolgih servisnih ciklih.

Zakaj je krogelni ventil, nameščen na rogelj, bolj stabilen?

Stabilnost je ena najpomembnejših prednosti krogelnih ventilov, ki so nameščeni na zanke. Ker je krogla mehansko podprta, se ne premakne pod nihajočimi tlaki ali temperaturnimi pogoji.

Ključne prednosti stabilnosti vključujejo:

• Minimalna deformacija pod visokim pritiskom
• Manjša obremenitev na tesnilnih površinah
• Podaljšana življenjska doba sedeža in žoge
• Zanesljivo delovanje v kritičnih aplikacijah za izklop

Zaradi teh lastnosti so krogelni ventili, nameščeni na nastavek, posebej primerni za varnostno kritične sisteme, kot so prenosni cevovodi in sistemi za zaustavitev v sili.

Katere so ključne strukturne komponente?

Kroglični ventil, nameščen na nastavek, je sestavljen iz več natančno izdelanih komponent, ki skupaj zagotavljajo učinkovitost in vzdržljivost.

Katere industrijske panoge uporabljajo krogelne ventile z nastavkom?

Zaradi svoje robustne zasnove in zanesljivosti tesnjenja se krogelni ventili, nameščeni na zatič, pogosto uporabljajo v številnih panogah.

• Cevovodi za prenos nafte in plina
• Petrokemični in kemični predelovalni obrati
• LNG in kriogeni sistemi
• Objekti za proizvodnjo električne energije
• Vbrizgavanje vode in visokotlačni pripomočki

Mnoge od teh aplikacij zahtevajo skladnost s standardi, kot sta API 6D in ISO 17292, ki ju običajno upoštevajo proizvajalci, kot je Zhejiang Liangyi Valve Co., Ltd.

Kako se primerja s plavajočimi krogelnimi ventili?

Razumevanje razlike med krogelnimi ventili, ki so nameščeni na zatiču, in plavajočimi krogelnimi ventili pomaga inženirjem izbrati pravo rešitev.

Kateri materiali in standardi se pogosto uporabljajo?

Izbira materiala je odvisna od delovnega medija, temperature in tlaka. Pogosti materiali vključujejo:

• Ogljikovo jeklo (WCB, A105)
• Nerjaveče jeklo (CF8, CF8M)
• Legirano jeklo za uporabo pri visokih temperaturah

Krogelni ventili, nameščeni na nastavek, so običajno zasnovani in preizkušeni v skladu s priznanimi standardi, kot so API 6D, API 608, ISO 14313 in ASME B16.34. Ti standardi zagotavljajo varnost, zamenljivost in dolgoročno zanesljivost.

Za dodatna navodila o standardih za ventile glejte ta pregled standardov za industrijske ventile.

Kako izbrati ustrezen krogelni ventil, nameščen na ročico?

Izbira pravilnega ventila zahteva sistematično oceno pogojev delovanja in sistemskih zahtev.

1. Določite območje tlaka in temperature
2. Prepoznajte značilnosti medijev
3. Potrdite velikost in vrsto povezave
4. Preverite zahtevane certifikate in standarde
5. Ocenite potrebe po avtomatizaciji in aktiviranju

Sodelovanje z izkušenim proizvajalcem, kot je Zhejiang Liangyi Valve Co., Ltd., pomaga zagotoviti pravilno izbiro, prilagajanje in poprodajno podporo.

Pogosto zastavljena vprašanja

Kaj je glavna prednost krogelnega ventila, nameščenega na zatič?

Glavna prednost je zmanjšan obratovalni navor in povečana stabilnost tesnjenja, zlasti v cevovodnih sistemih z visokim tlakom in velikim premerom.

Kako doseže tesnjenje krogelnega ventila, nameščenega na nastavek?

Tesnjenje je doseženo s pomočjo tlačno podprtih ali vzmetnih sedežev, ki se premikajo proti fiksni krogli, kar zagotavlja tesno zapiranje pod različnimi pritiski.

Zakaj so v naftovodih in plinovodih prednostni krogelni ventili, nameščeni na nastavke?

Ponujajo visoko zanesljivost, zmožnost dvojnega blokiranja in odvajanja ter stabilno delovanje na dolge razdalje prenosa.

Kateri standardi veljajo za krogelne ventile z nastavkom?

Skupni standardi vključujejo API 6D, ISO 14313, API 608 in ASME B16.34, odvisno od aplikacijskih zahtev.

Kako dolga je življenjska doba krogelnega ventila, nameščenega na nastavek?

S pravilno izbiro materiala in vzdrževanjem lahko ti ventili zanesljivo delujejo desetletja v zahtevnih industrijskih okoljih.
