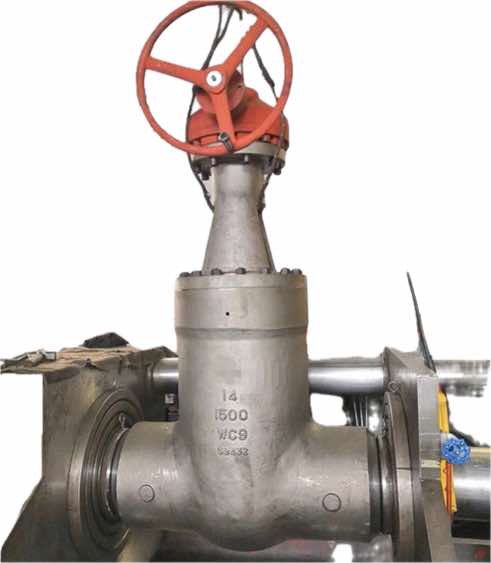

Zaporni ventil, odporen na visok pritisk

LYV® je vodilni kitajski dobavitelj visokotlačno odpornih vratnih ventilov. Ta zaporni ventil je varnostni varuh cevovoda, posebej zasnovan za delovne pogoje pri ekstremnem tlaku. Kot tipičen industrijski visokotlačni zaporni ventil ima ojačano strukturo ohišja ventila in več tehnologij tesnjenja, da zagotovi popolnoma zanesljivo zapiranje pri nivojih tlaka od 900 LB do 2500 LB in celo višje. Ne glede na to, ali gre za prirobnični visokotlačni zaporni ventil ali zatesnjeni varjeni zasun za visok tlak, je jedro njihove zasnove v zagotavljanju visokotlačne tesnilne rešitve brez puščanja z dolgo življenjsko dobo, ki je temelj ključnih cevovodov na energetskem, kemičnem in drugih področjih.

Pošlji povpraševanje

Predstavitev izdelka

Zaporni ventil LYV®, odporen proti visokemu tlaku, je posebej zasnovan za premagovanje surovosti industrijskega pritiska. Ponujamo dve glavni obliki priključkov: visokotlačni zaporni ventil s prirobnico in zatesnjeni varjeni zaporni ventil za visok tlak, da izpolnimo različne zahteve glede namestitve in trajnega tesnjenja. Njegovo telo ventila je izdelano iz visokokakovostnega kovanega jekla in je bilo podvrženo natančni obdelavi in toplotni obdelavi, da se zagotovi strukturna celovitost pod stalnim visokim pritiskom. Njegove specifikacije visokotlačnega zapornega ventila 900LB-2500LB lahko v celoti pokrivajo različne zapletene delovne pogoje od srednjega do ultravisokega tlaka. Visokozmogljivi visokotlačni zaporni ventil s togo zaporno ploščo in samozatezno zasnovo tesnila tvori trdno in zanesljivo pregrado pri visokem tlaku.

Specifikacije

Razpon velikosti:

NPS 2"-24"; DN50-DN600

Nazivni tlak:

900-2500 LB; PN150-PN420

Temperaturno območje:

-46℃～600℃（odvisno od zasnove in materiala）

Končne povezave:

Prirobnica, varjena

Materiali telesa:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Materiali vratnega diska: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Sedež:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Standard oblikovanja in izdelave:

API600/API 6D

Standard iz oči v oči:

ASME B16.10

Standard končne povezave:

ASME B16.5/ ASME B16.25

Standard za testiranje in pregled:

API 598

Lastnosti

■ Ohišje ventila z ultravisokim tlakom.

■ Tesnjenje z več ojačitvami.

■ Protierozija in proti kavitaciji.

■ Togo steblo protiizmetnega ventila.

■ Hitro odpiranje in zapiranje.

Kakšni so tipični scenariji uporabe visokotlačno odpornega zapornega ventila?

● Naftna in plinska industrija: oprema za vrtine naftnih in plinskih polj, visokotlačni zbiralni in transportni cevovodi, oprema za lomljenje in postaje za stiskanje zemeljskega plina ter drugi scenariji z ultra visokim pritiskom.

●Kemijsko inženirstvo in kemijsko inženirstvo premoga: Vhod in izhod visokotlačnih sinteznih reaktorjev (kot je sinteza amoniaka, sinteza metanola), visokotlačni cevovod za transport materiala in naprave za sečnino.

● Sistem elektrarne: sistem napajalne vode kotla, glavni parovod, visokotemperaturni in visokotlačni obvod ter pomožni sistem elektrarne.

●Visokotlačno testiranje in eksperimentalna oprema: različna procesna preskusna vezja, preskusne mize in sistemi za nadzor tekočine, ki morajo vzdržati ekstremne pritiske.

Kakšno je načelo delovanja visokotlačno odpornega zapornega ventila v visokotlačnih okoljih?

V pogojih visokega tlaka zasun visokotlačno odpornega zapornega ventila deluje kot trden klin, ki ga poganja steblo ventila, da se navpično vstavi med oba sedeža ventila, kar doseže mehansko togo zapiranje. Ko se sistemski tlak dvigne, bo srednji tlak deloval na sedež ventila z zadnje strani vratne plošče. Ta sila se bo pretvorila v dodatno vpenjalno silo, ki potisne sedež ventila proti tesnilni površini zaporne plošče, kar ustvari učinek "tesnitve s pomočjo pritiska". Pri visokotlačnih zaprtih varjenih zapornih ventilih z varjenimi priključki so integrirani s cevovodom, s čimer popolnoma odpravijo morebitna mesta puščanja na prirobničnem priključku, zmanjšajo mejo nosilnosti tlaka in dosežejo načelno najvišjo raven celovitosti tesnjenja. So najboljša rešitev za visokotlačne in srednje cevovode z visokim tveganjem.
