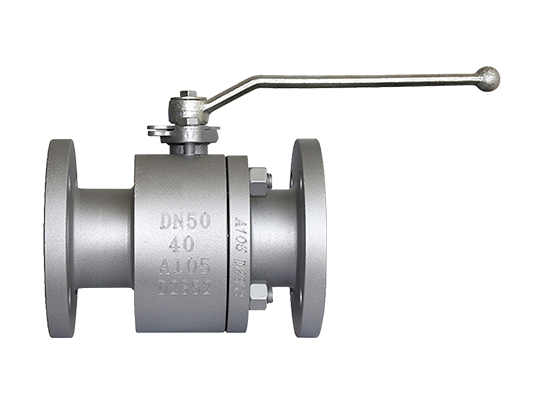

Plavajoči krogelni ventil

Pošlji povpraševanje

Uvod
Podatkovni list
Fotografije
Cenitev

Predstavitev izdelka

Plavajoči krogelni ventili LYV® so natančno zasnovani, da zagotovijo vrhunsko kakovost in zmogljivost. Naši strogi proizvodni procesi in ukrepi za nadzor kakovosti dajejo izdelke, ki prekašajo podobne ponudbe v industriji. Ti plavajoči krogelni ventili izpolnjujejo številne mednarodne standarde, kot so API-6A, API-6D, ASME-B16.34 in ISO-17292. Poleg tega so pridobili požarni certifikat API-6FA, zaradi česar so primerni za aplikacije, ki zahtevajo požarno varnost. Plavajoči krogelni ventili LYV® so opremljeni z visokokakovostnimi tesnilnimi rešitvami, ki jim omogočajo zanesljivo delovanje v okoljih z visokim tlakom in visoko temperaturo. Ponujamo vrsto možnosti tesnjenja za izpolnjevanje različnih operativnih zahtev. Obrnite se na našo predano prodajno ekipo, da se pogovorimo o vaših specifičnih potrebah, in prilagodili vam bomo rešitev s plavajočim krogelnim ventilom, ki bo ustrezala vašim edinstvenim zahtevam.

Specifikacije

Razpon velikosti:

NPS 1/2”-10”; DN15-DN250

Nazivni tlak:

150-1500 LB; PN20-PN260

Temperaturno območje:

-46℃～121℃（odvisno od zasnove in material)

Končne povezave:

Prirobnica;.

Materiali telesa:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Materiali sedežev:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Materiali žoge:

ASTM A182 F304/F316

Materiali stebla:

ASTM A182 F304/F316

Oblikovanje in izdelava Standardno:

API 6D

Standard iz oči v oči:

ASME B16.10/EN558-1

Standard končne povezave:

ASME B16.5/ ASME B16.25

Test in pregled Standardno:

API 598

Lastnosti

■ Na voljo je mehak ali kovinski sedež

■ Opremljen z zaklepno napravo za preprečevanje nenamernega delovanja ventila.

■ RF, RTJ, priključna stran

■ Enostavna struktura, kompaktna velikost in lahka oblika.

■ Zasnova stebla proti izpihovanju, ki preprečuje, da bi steblo izpuhtelo zaradi nenormalnega dviga notranjega tlaka, s čimer se izognete nesrečam.

■ Ognjevarna in antistatična zasnova.

■ Zasnova ventila s polno izvrtino omogoča enostavno zapiranje cevovoda in ima nizek pretočni upor ter visoko pretočno zmogljivost.

■ Zasnova z nizkim delovnim navorom

Kaj je plavajoči ventil:

Plavajoči krogelni ventil je tisti, pri katerem krogle na mestu ne drži rogelj. Pri normalnem delovanju bo to povzročilo, da bo krogla rahlo lebdela navzdol. To povzroči, da se sedežni mehanizem stisne pod kroglo, ki pritiska nanjo. Poleg tega bo pri nekaterih vrstah v primeru določene sile, ki povzroči razpršitev mehanizma sedeža (kot je ekstremna vročina zaradi ognja zunaj ventila), krogla lebdela vse do kovinskega telesa, ki je zasnovano tako, da tesni proti krogli in zagotavlja nekoliko varna zasnova.

Kako deluje (tesnjenje):

Plavajoči krogelni ventil je običajna vrsta krogelnih ventilov. Njegovo načelo delovanja je, da sama krogla ne pride neposredno v stik z ohišjem ventila, ampak tesni ob sedeže ventila. Ko je ventil odprt, lahko krogla prosto lebdi pod vplivom toka medija, kar zmanjša trenje med kroglo in sedeži ventila. Ker lahko krogla prosto lebdi, morajo imeti sedeži ventilov določeno zračnost in ta konstrukcijska zasnova omogoča plavajočemu krogličnemu ventilu odlično tesnjenje.

Zakaj izbrati ventile LYV®️:

Krogelne ventile proizvajamo že več kot 30 let. Delavnica pokriva 13000 kvadratnih metrov in ima v lasti več kot 50 naprednih CNC strojev. Naši inženirji in proizvodna ekipa bodo poskrbeli, da bo vaše naročilo dostavljeno visokokakovostno in v najkrajšem možnem času. Skrbimo tudi za pošiljanje ventilov. Ventili bodo oviti z mehurčki ali papirjem, da se barva ne poškoduje. Prav tako smo pritrdili ventil s palico iz vezanega lesa, potem ko smo ventil vstavili v škatlo. Ohišje iz vezanega lesa bo pobarvano s potrebnimi oznakami, da zagotovimo, da se ventil med pošiljanjem ne poškoduje.

Glavne zunanje in priključne mere

Datum		Revizija							Izpolnil	Preveril	Objavi avtor
2024-April-03		Prva številka							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Teža (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Teža (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Celo podatkovni list je lektorirala naša ekipa inženirjev. Niso pa izključene nepredvidene napake pri ročnem vnosu. Tega lista ni bilo mogoče uporabiti kot izvedljiv dokument. Za tehnično podporo nam svoje specifikacije pošljite po e-pošti. Naši inženirji bodo narisali risbe po vaših specifikacijah

Predlagamo, da to stran shranite med priljubljene v brskalniku, če jo boste potrebovali v prihodnosti. Za vse dodatne informacije se obrnite naprodaja@gntvalve.com
