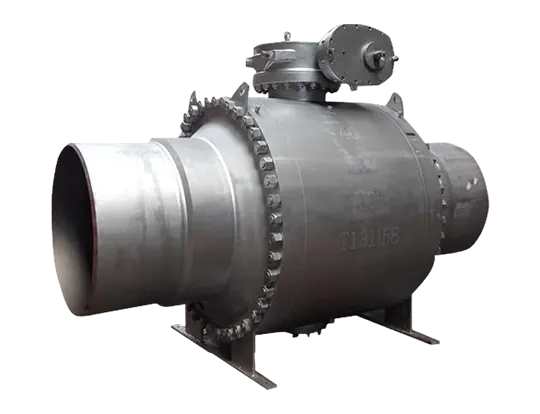

BW Krogelni ventil, nameščen na končnem pasu

Predstavitev izdelka

Krogelni ventil LYV® BW na končnem roglju sistematično rešuje tesnilne in strukturne izzive visokotlačnih cevovodov z dvema zasnovama jedra. Visoko zmogljiv krogelni ventil s sočelno varjenim nastavkom je povezan s sočelnim varjenjem in integriran s cevovodom, da se doseže trajno tesnjenje brez puščanja.  Njegova edinstvena končna podporna točka lahko usmeri ogromno obremenitev, ki nastane zaradi toplotnega raztezanja in krčenja, lastne teže in vibracij cevovoda, na zunanji temeljni okvir, s čimer učinkovito zaščiti telo ventila in notranja tesnila pred deformacijami ali poškodbami. Ta zasnova zagotavlja dolgoročno stabilno delovanje ventila v kritičnih in težkih okoljih, kot so elektrarne, petrokemični cevovodi na dolge razdalje in ploščadi na morju, kar bistveno poveča varnost in življenjsko dobo celotnega cevovodnega sistema.

LYV®️ Kroglični ventil s čelnim varjenjem na končnem drogu kot visoko zmogljiv izdelek, ki izpolnjuje mednarodne standarde, kot so API-6A, API-6D, ASME-B16.34, ISO-17292 in drugi.  LYV®️ Kroglični ventil z nastavkom je pridobil protipožarni certifikat API-6FA, ki dokazuje, da je izdelek zmožen uporabiti za različne požarno varne zahtevane aplikacije.  LYV®️ kot proizvajalec za proizvodnjo krogličnih ventilov, nameščenih na zatiče, lahko izdeluje krogelne ventile, nameščene na zatiče NPS 2" do NPS 48", najvišji nazivni tlak lahko doseže 2500 LB.  Poleg tega ima LYV®️ pogoje in izkušnje za proizvodnjo nizkotemperaturnih krogelnih ventilov, nameščenih na nastavek.  Kontaktirajte nas za več informacij.

Specifikacije

Lastnosti

■  Na voljo je mehak ali kovinski sedež

■  Čvrsta žoga

■  RF,RTJ,BW priključek

■  Dvo- ali tridelno telo

■  Dvosmerni tesni izklop

■  Brez puščanja

■  Dvojni blok in odzračevanje (DBB) / dvojna izolacija in odvajanje (DIB)

■  Protipožarna zaščita.

■  Zasnova z nizkim delovnim navorom

■  Zasnova stebla proti izpihovanju

Krogelni ventil LYV® BW BW s končnim nastavkom je industrijski ventil, posebej zasnovan za težke delovne pogoje. "BW" pomeni, da sta njena dva konca povezana s sočelnim varjenjem in ju je mogoče privariti na cev, da tvorita trajno celoto. "Namestitev končne podpore" se nanaša na razširitev neodvisne toge podporne strukture na pogonskem koncu ventila. Namen te kombinirane zasnove je istočasno doseči popolno tesnjenje cevovodne povezave in izolacijo telesa ventila.

Njegovo načelo delovanja je razdeljeno na dva koraka: Prvič, priključek za sočelno varjenje ventila je privarjen na cevovod, da se tvori trajna povezava brez puščanja. Drugič, ključna struktura "končne točke" je neodvisno pritrjena na zunanji temelj. Ko cevovod ustvari ogromen potisk zaradi toplotne obremenitve, lastne teže ali vibracij, bo ta oporna točka aktivno prenašala in vodila te zunanje sile, kar jim bo omogočilo, da obidejo natančno steblo ventila in tesnilni sistem znotraj ventila ter se neposredno prenesejo na zunanjo strukturo. Tako zagotavlja, da je ventil še vedno mogoče stabilno in prožno odpirati in zapirati, ko je izpostavljen deformaciji cevovoda, in ohranja dolgoročno tesnjenje.
